纵横股份激光雷达解决方案

再度升级

更加高效、高质

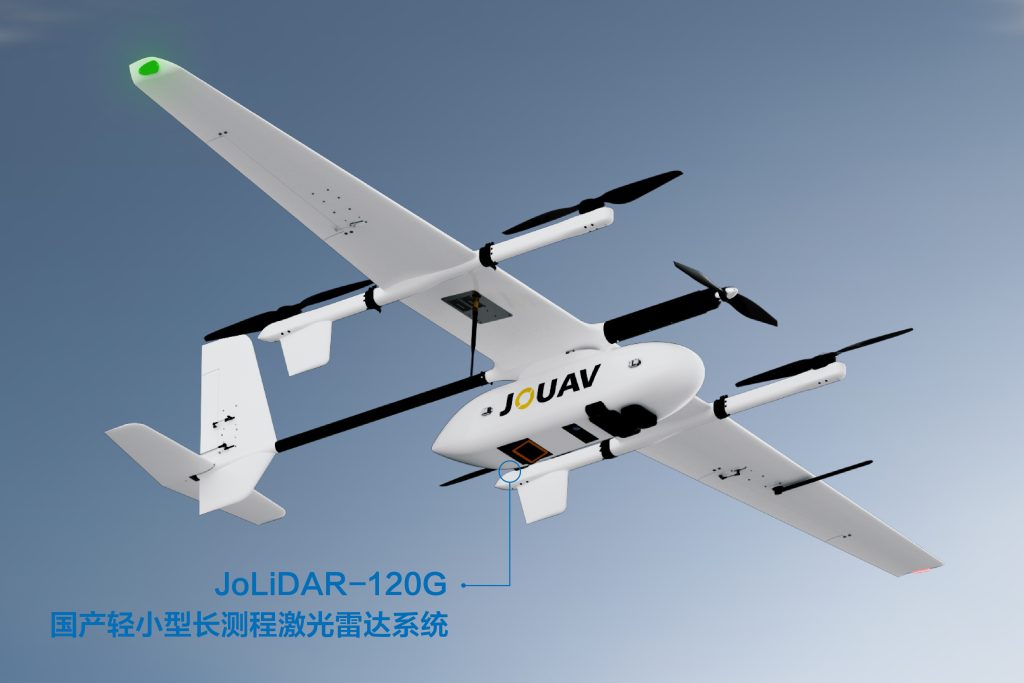

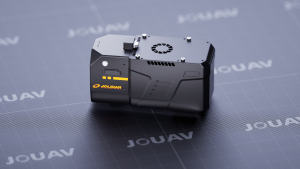

JoLiDAR-120G

国产六线超高点频长测程激光雷达系统

轻量化设计
适配性更高

重量仅2.5kg(含相机),可适配纵横股份垂直起降固定翼、多旋翼等全部机型

长测程
助力大高差场景高效测量

最大测距1800m,在山区大高差作业场景中,能有效探测山谷地物、减少补飞频次,提升外场作业效率

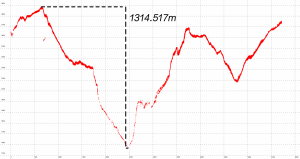

注:在某项目中,实测点云最大高差为1314.517m,仿地飞行航线相对高度260m,实际测距已超1500m。

超高频率
复刻超精细地物

最大脉冲发射频率2000kHz,等效900线/秒最大扫描频率,超高地物分辨率,详细记录地物表面的形状和纹理特征

三向扫描
定义三维数据完整性

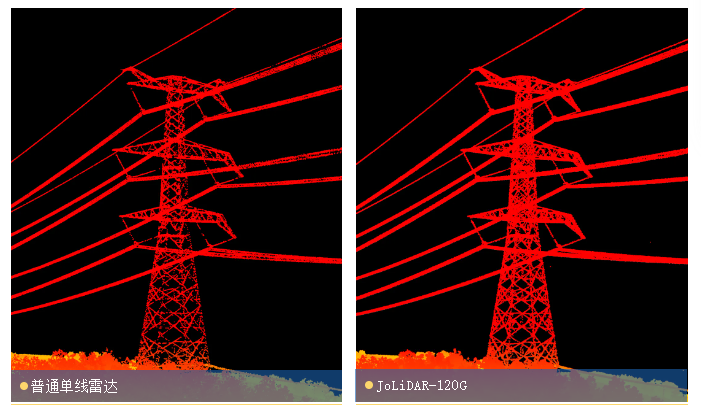

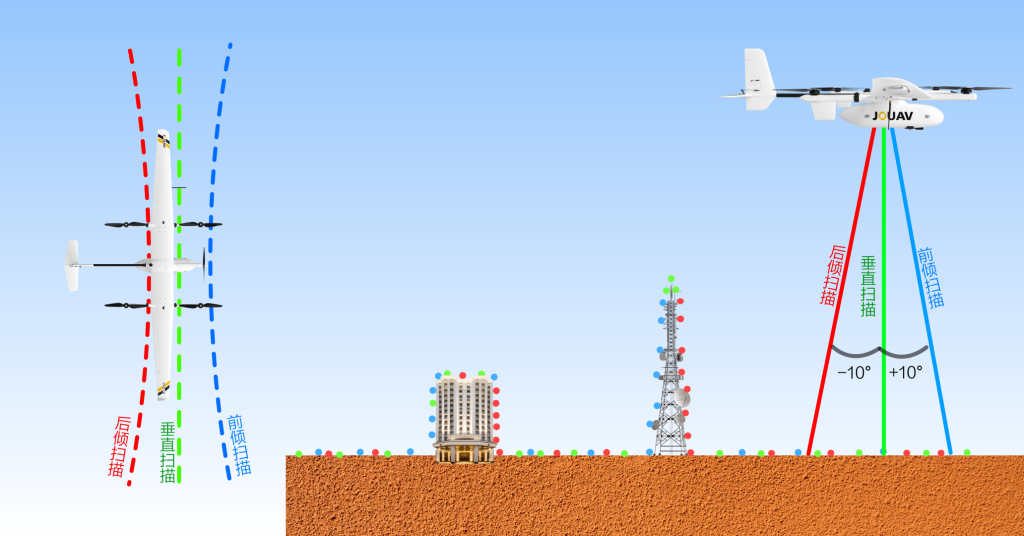

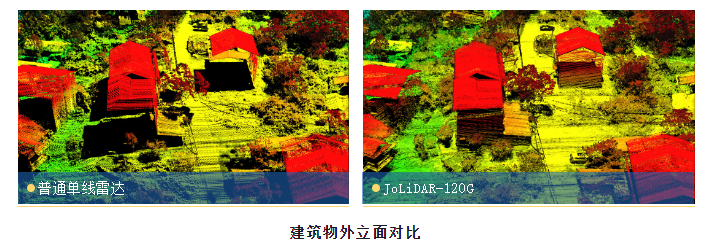

测量光束周期性方向变化,扫描线方向从向前倾+10°,到垂直向下,再到后倾斜-10°连续变化,对建筑物外立面、电力杆塔等地物表面数据进行完整采集

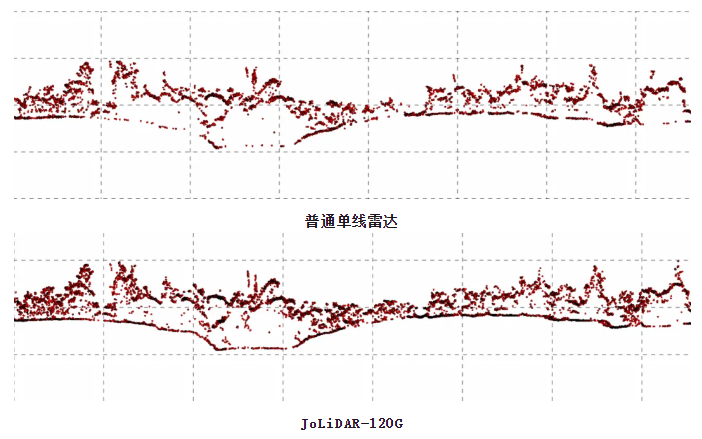

卓越的多回波探测能力,最大16次回波,支持多周期回波处理(MTA),能够获取更好的植被穿透效果

多视场角设计
完美贴合用户使用场景

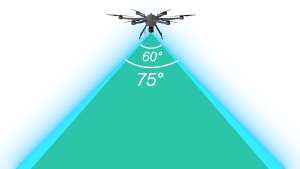

可选60°、75°视场角方案,前者点密度优先,适用于电力、道路、河道等带状测绘场景;后者适用于面状测绘,在保障点密度的前提下,进一步提升数据采集效率

注:扫描带宽(60°)=1.155×相对航高/扫描带宽(75°)=1.535×相对航高

真彩色点云
实时建模

支持拓展实时建模功能,数据边飞边出;点云实时分类,可结合行业规范输出相关报告(如实时树障报告等);具有速度快、延时小、精度高等特点

影像系统自定义

提供半画幅、全画幅影像系统可选方案,可适配不同焦段

2600w,16mm/25mm/30mm/35mm

4500w,18mm/40mm

6100w,18mm/40mm

JoLiDAR点云一体化处理软件
全新升级

测绘、矿山、电力一体化软件

功能升级——免基站服务

全新升级的免基站服务,包含N-Base云基站及高精度POS云解算功能。

N-Base云基站功能,用户可通过手机小程序完成虚拟基站的布设和数据采集控制工作,面对大测区和长基线带状作业场景,可同时布设多个虚拟基站,保障后差分精度。

高精度POS云解算功能,摒弃了传统轨迹解算繁复的操作流程。用户上传移动站数据后,自动关联N-Base云基站数据,实现高精度轨迹“一键解算”。

功能升级——自适应地面滤波

全新升级地面滤波,适应陡峭悬崖大高差地形、低矮灌木覆盖地形、阶梯地形、植被茂密覆盖地形等多种场景,大幅减少人工手动编辑工作,为数字高程模型制作、等高线绘制提供便捷。

功能升级—一键平差

支持多机型、多架次一键平差,支持添加控制点进行平差,同时提高相对精度和绝对精度,效率较上一版本提升了一倍。

全新来袭——矿山模块

针对露天矿山典型应用场景,JoLiDAR点云处理软件推出矿山模块,新增台阶线提取、方量计算、运距分析、三维建模等全新功能,助力智慧矿山建设。

JoLiDAR系统已广泛应用于测绘、交通、电力、数字城市、高精度地图、建筑等领域,作业区域遍及广东、海南、云南、贵州等区域,涉及平原、高原、山地、峡谷等各种地形,得到各行各业用户的认可。
